Cara Modifikasi Printer MP 237

Langkah Memasang Infus & Saluran Pembuangan pada Printer Canon PIXMA MP237

Pasang Infus & Selang Pembuangan pada Printer Canon MP 237

Berikut langkah-langkah cara pemasangannya  :

Printer MP 237

Siapkan alat-alat untuk perlengkapan pemasangan infus, seperti tabung tinta, selang tinta, obeng plus, soldier, lem tembak, dan double tip.

Bila bahan sudah disiapkan, selanjutnya kita akan memasang infus pembuangan pada printer, ikuti langkah-langkah dibawah ini :

Buka Casing Printer bagian paling belakang

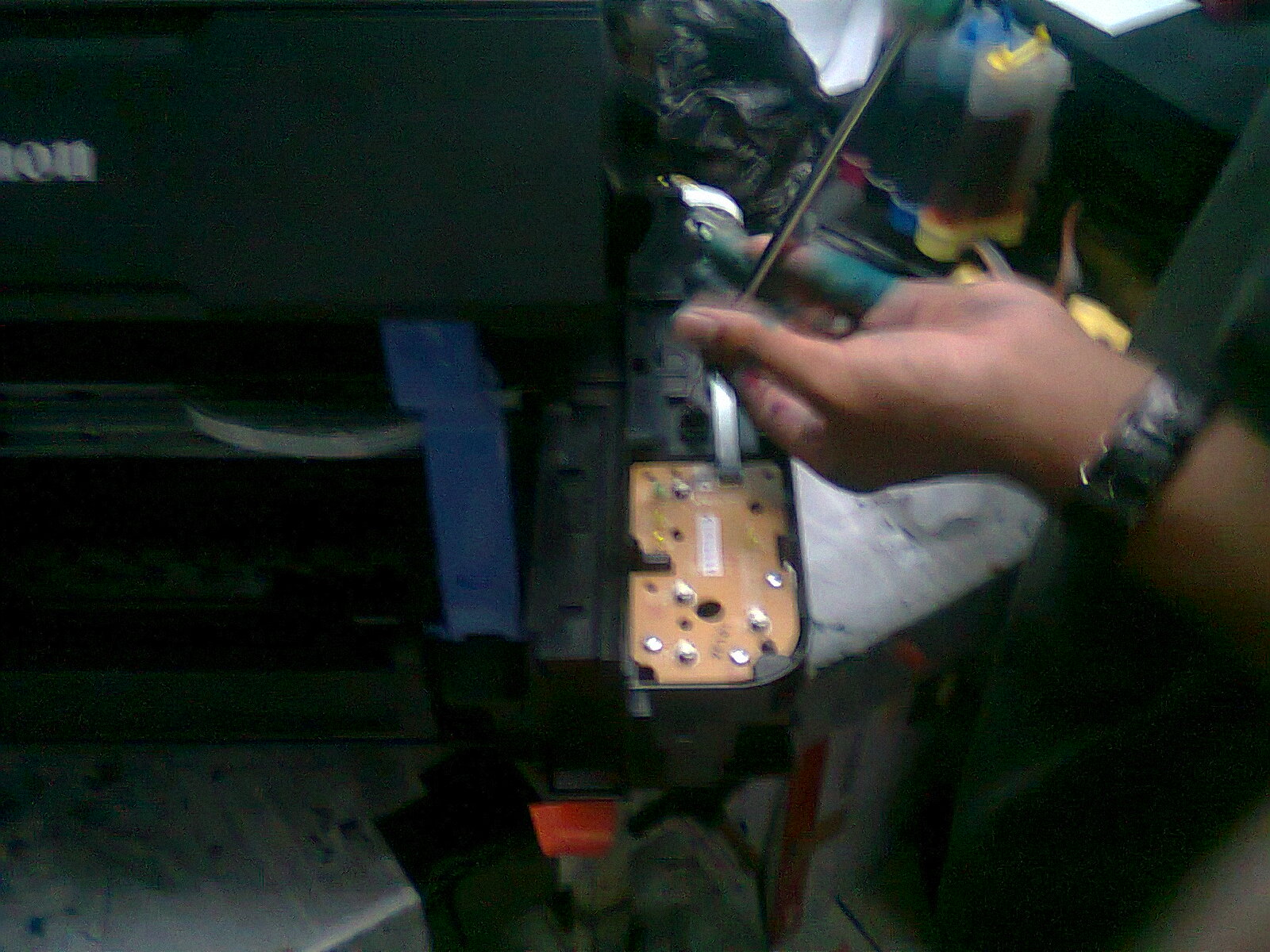

Bongkar juga bagian samping depan pada tombol di printer.

Lepaskan semua kabel-kabel konektor yang terpasang pada motherboard.

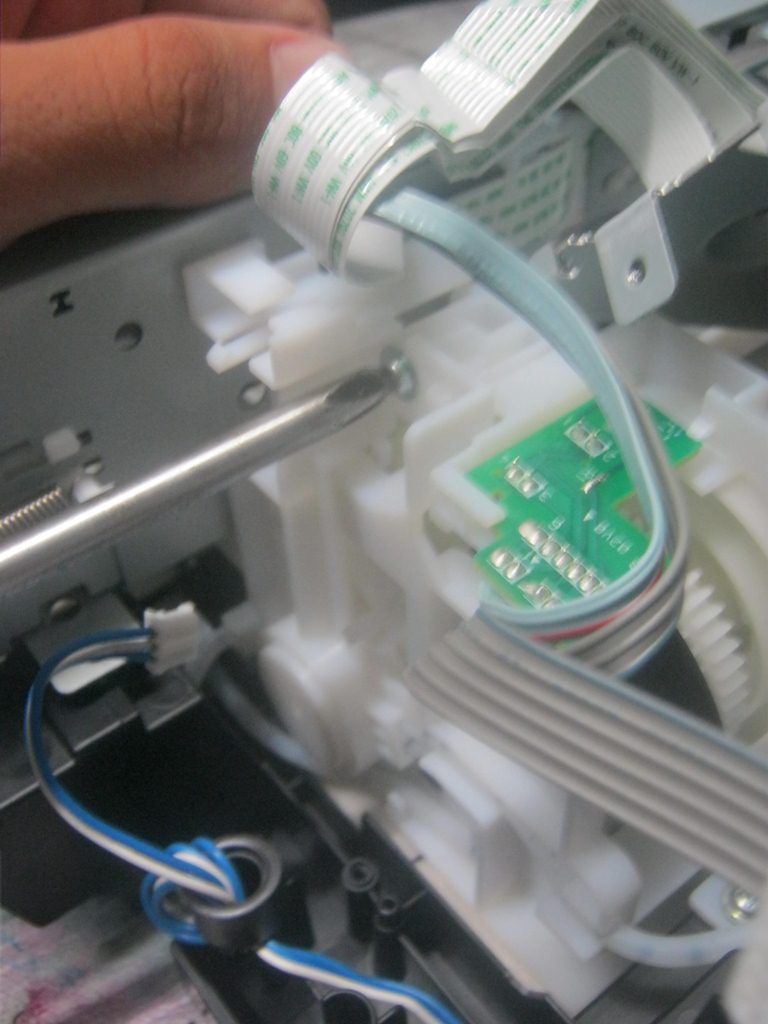

Kemudian, lepaskan baut yang masih ada pada motherboard sehingga kita dapat mengangkat motherboard.

Pasang selang pembuangan tersebut dengan menyambungkan selang baru pada printer. Posisi berada dibagian dalam bawah motherboard printer.

Pasang kembali motherboard & kabel konektor seperti semula.



Lubangi bagian samping casing, dan bagian belakang  menggunakan soldier seukuran dengan selang infus dan selang pembuangan yang akan dipasang pada printer.

Pasang kembali bagian-bagian casing, seperti casing samping kiri dan kanan, casing belakang dan casing tombol-tombol power, scanner seperti semula.

Jangan lupa lubangi juga catridge warna (3 lubang merah diatas, biru sebelah kiri, dan kuning sebelah kanan) dan hitamnya menggunakan soldier, saat melubangi cartridge usahakan jangan memegang bagian belakang cartridge yang berwarna kuning. Kemudian pasang sill (sejenis karet) dan selang di masing-masing catridge di atas catridge yang sudah dilubangi tadi dan pasang pada tempat catridge printer tersebut.

Isi tinta secukupnya sesuai dengan warna pada tabung tersebut, masukkan selang tinta pada lubang disamping casing yang telah dilubangi menggunakan soldier, pasang konektor L diselang pada catridge sesuaikan dengan warna catridge dan rekatkan tabung tinta menggunakan double tip atau lem tembak pada bagian samping printer agar tampak rapi.

Infus telah berhasil terpasang.

Setelah semua terpasang dengan baik, buatlah lubang pada botol untuk memasukkan selang pembuangan tersebut. Sretelah selang terpasang rekatkan botol pada cassing printer bagian belakang dengan lem bakar atau double tip.



Sumber : http://rizkyblues8.blogspot.com/2013/03/langkah-memasang-infus-saluran.html

Read More

Cara Modifikasi Printer IP 2770



Hai gaes, saya akan berikan tutorial modifikasi printer IP 2770. Sekarang banya ditemui di toko komputer banyak sekali yang menjual Printer Canon IP 2770 dengan harga dikisaran 600rb - 450rb tergantung lokasi toko.

Oke, langsung saja take to the point.!!!

Alat yang dibutuhkan adalah :
1. Solder
2. Gunting
3. Obeng
4. Keni L
5. Selang
6. Kait Kawat
7. Silet
8. Lakban


Apa yang selanjutnya dilakukan.?

Pertama anda harus persiapkan peraalatan infus, yaitu tabung dan selang tinta, bentub dan karentnya, lakban/selotif, double tip, gunting/cutter, dan lain-lain.

2. Lubangi catrid dengan bor 3.5mm atau anda juga bisa menggunakan solder. Usahakan jangan sampai menyentuh pembatas tintanya.

3. Lubang harus pas tidak boleh longgar atau sempit. Jika terlalu besar maka cartridge tidak dapat menghisap tinta dari tabung dan jika terlalu kecil anda akan kesulitan waktu memasang karet bentub pada cartridge.

5. Jika anda terlanjur membuat lubang terlalu lebar, anda bisa menutupnya dengan lem bakar (lem lilin -red)

6. Perhatikan untuk kartrid warna. Bagian warna merah lubang agak sedikit di geser ke kiri sekitar 3-4mm, supaya tidak bersentuhan dengan tonjolan pada kunci katrid. Kemudian tutup pengunci catrid warna agak dibuat rongga sedikit untuk tempat selang warna merah.

7. Sambungkan selang dengan bentub dan pasangkan pada katrid.
8. Pasangkan katrid pada printer.
9. Ganjal bagian depan katrid dengan tissu/ kertas agar catrid menempel sempurna pada printer. Tutup kunci katrid.

10. Atur posisi selang sesuai selera anda.

Posisi selang bisa ditempatkan ke kiri bisa juga ke kanan, Saya sendiri biasanya menempatkan posisi selang di sebelah kanan, karena kalau ke sebelah kanan selang sering bersentuhan dengan kabel data printer, sehingga dikhawatirkan menimbulkan trouble.

Terakhir, buat tabung dan selang pembuangan.

Apabila saat anda menyalakan printer, kemudian muncul warna orange 5x dan hijau 1x itu tandanya printer blinking. Jangan keburu panik, perbaiki letak posisi katrid kemudian posisi selang ketika ditutup dengan kunci katrid. Dan paling utama atur posisi ganjal agar benar-benar menempel sempurna. Karena biasanya masalah ini muncul akibat ganjal kurang menempel sempurna, sehingga katrid tidak terdeteksi oleh printer.





Sumber :  http://erlyha.blogspot.com/2014/04/cara-modif-printer-ip2770.html
